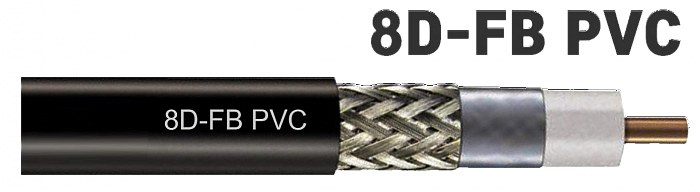

Антенный кабель для базовых станций 8D-FB РVC в Новом Уренгое
|
Конструкция |
||
|
Центральный проводник |
Однопроволочная медная жила |
2,60 мм |
|
Изоляция |
Физический вспененный полиэтилен |
7,50 мм |
|
Основной экран (*) |
Алюминиевая ламинированная фольга |
8,00 мм |
|
Оплетка (*) |
Медная луженая проволока |
8,60 мм |
|
Оболочка (*) |
Поливинилхлоридый пластикат |
11,10 мм |
|
Условия монтажа |
||
|
Минимальный радиус изгиба |
42 мм |
|
|
Температура монтажа |
-30 / +50°С |
|
|
Электрические характеристики |
||
|
Номинальная погонная емкость |
84 пФ/м |
|
|
Импеданс (Волновое сопротивление) |
50±2 Ом |
|
|
Коэффициент укорочения длины волны в кабеле |
1,27 |
|
|
Испытательное напряжение изоляции |
2500 В |
|
|
Сопротивление центрального проводника |
2,9 Ом/км |
|
|
Сопротивление внешнего проводника |
9,3 Ом/км |
|
|
Напряжение пробоя оболочки, не менее |
8000 В |
|
|
Эффективность экранирования |
˃80 дБ |
|
Примечание: (*) – по специальному заказу возможно изготовление кабеля марки RFCAB 8D-FB PVC (Cu-Pet) c экраном из медной ламинированной фольги и оплетки из медных проволок.
|
Коэффициент затухания (дБ/100 м) на частоте, МГц |
|||||||||
|
150 |
450 |
800 |
900 |
1200 |
1800 |
1900 |
2450 |
3500 |
6000 |
|
4,8 |
9,2 |
12,7 |
13,6 |
16,1 |
21,0 |
21,7 |
25,4 |
32,8 |
47,4 |
Кабель предназначен для эксплуатации внутри и вне помещений при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков при температуре окружающей среды от -40 до +70.
Класс пожарной опасности по ГОСТ 31565-2012 – 01.8.2.5.4. Не распространяет горение при одиночной прокладке.
В зависимости от требований к базовой аппаратуре, кабели могут использоваться с соединителями: SMA, SMB, UHF, BNC, FMA, TNC, N и СР-50.
